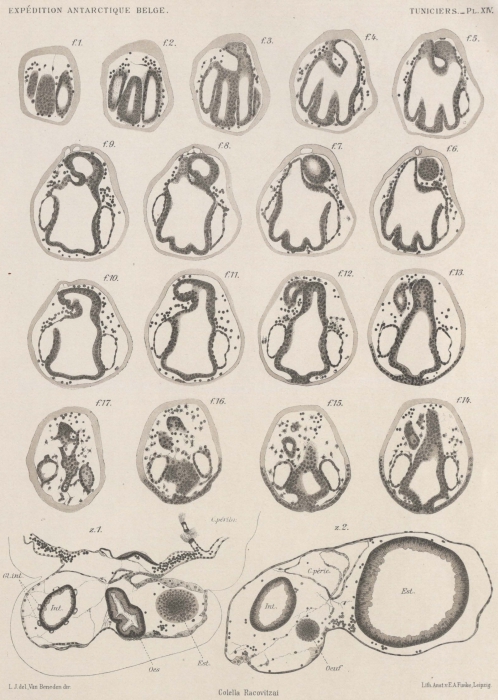

f 1. tot f 17. Reeks van doorsneden dwars door een blastozoide van een intermediaire leeftijd tussen de knoppen c en y van plaat 13. De doorsneden van knop f zijn frontaal; ze lopen ventrodorsaal. Aangezien ze gedraaid zijn met de voorste extremiteit naar onder, is er geen omkering van de rechter- en linkerzijden. (Vrouwelijke kolonie). Vergroting: x200
z 1. tot z 2. Twee transversale doorsneden dwars door het abdomen van een ver ontwikkelde blastozoide. De doorsneden lopen van achter naar voor, maar er is geen omkering van de rechter- en linkerzijden, de figuren zijn georienteerd met de dorsale kant naar onder. De doorsnede z 1, vooraan in verhouding tot de andere, raakt aan de voorste zijde van de maag; ze komt in contact met de slokdarm – in het centrum – en de stijgende darm, op de wand, waar men de kanalen van de intestinale klier ziet, met een aantal van zeven. Onder de darm, in werkelijkheid dorsaal in verhouding tot deze, ziet men de sectie van de eileider. Men merkt ook de twee epicardiale kanalen op, waarvan de rechtse een uitzonderlijk uitgerekte holte is. – De doorsnede z 2 gaat tegelijkertijd door het midden van de maag en door het hart, en tegelijkertijd onmiddellijk door de achterkant van de eierstok, waarvan het meest achterste ei nog zichtbaar is door de doorsnede, onder de darm – van de dorsale zijde hiervan. – Het is aan dezelfde reeks van doorsneden dat figuur K, p.81, van de tekst, is ontleend, dat de verbindingen illustreert van de epicardia met de naburige organen.
